1. 分析指令集

经过分类，指令共包含R型指令和I型指令
列出其对应的32位机器码，寻找共性差异

R型指令：

Type	Op	Rs	Rt	Rd	Shamt	Func	解释
add	000000	(5)	(5)	(5)	00000	100000	相加(rs+rt->rd)
sub	000000	(5)	(5)	(5)	00000	100010	相减(rs-rt->rd)

I型指令：

Type	Op	Rs	Rt	Immediate	解释
ori	001101	(5)	(5)	(16)	或运算(rs\|immediate->rt)
lui	001111	00000	(5)	(16)	立即数加载至高16位({immediate\|\|{16{1’b0}}}->rt)

Type	Op	Rs	Rt	Offset	解释
lw	100011	(5)	(5)	(16)	加载字(rs+offset在memory中data->rt)
sw	101011	(5)	(5)	(16)	保存字(rt->rs+offset在memory中的data)
beq	000100	(5)	(5)	(16)	rs与rt相等则PC偏移offset*4

J型指令

type	Op	instr_index	解释
jal	000011	(26)	跳转至index并且PC+4 -> $ra

type	Op	rs	0	0	func	解释
jr	000000	(5)	{10{1’b0}}	{5{1’b0}}	001000	跳转至$rs中的地址

2. 阶段分析

alt text
F阶段PC值已经确定，进行的是根据PC访存相应的Instruction操作。此时指令已经确定好了
D阶段是将instruction转换成对应的操作数、产生控制信号。
E阶段是将操作数转换成计算结果。
M阶段是方寸数据内存。
W阶段是写入GRF。

3.命名规则

采用首字母大写命名法，每个单词首字母大写。

4. PC设计

端口设计：

方向	name	位宽
input	PcOp	[3:0]
input	BeqPc	[31:0]
input	JalPc	[31:0]
input	JrPc	[31:0]
input	reset	1
input	clk	1
output	Pc_F	[31:0]

转移设计：

PcOp	解释
0000	Pc_F <= Pc_F + 4
0001	Pc_F <= BeqPc
0010	Pc_F <= JalPc
0011	Pc_F <= JrPc

5. CU控制信号分析

端口设计：

type	name	位宽	解释
input	Op	[5:0]	机器码高6位
input	Func	[5:0]	机器码低6位
output	RegDst	[1:0]	GRF被写入寄存器是rt还是rd。0是rt，1是rd，10是$ra
output	AluSrc	[1:0]	ALU第二个运算值是rt还是立即数。0是rt，1是立即数
output	MemToReg	[1:0]	GRF写入值是ALUans还是DMans。0是ALUans，1是DMans，10是PC + 4
output	RegWrite	1	是否写入GRF
output	MemWrite	1	是否写入RAM
output	PcSel	[3:0]	当前指令是否是beq\jal\jr
output	ExtOp	[7:0]	扩展操作类型类型，详见Extender
output	AluOp	[7:0]	ALU运算类型，详见ALU
output	InstrType	[7:0]	指令类型
output	TNew_D	[3:0]	从D级开始，经过多少周期该指令产生运算结果
output	TUse1_D,TUse2_D	[3:0]	从D级开始，经过多少周期要用到运算结果

内部电路采用最小项表达式判断法，先判断Op，再判断Func

每种指令所需控制信号：

	RegDst	AluSrc	MemToReg	RegWrite	MemWrite	PcSel	ExtOp	AluOp	TNew	TUse1	TUse2
add	01	00	00	1	0	0000		ADD	2	1	1
sub	01	00	00	1	0	0000		SUB	2	1	1
ori	00	01	00	1	0	0000	0000	OR	2	1	10
lui	00	01	00	1	0	0000	0010	ADD	2	10	10
lw	00	01	01	1	0	0000	0001	ADD	3	1	10
sw	11	01		0	1	0000	0001	ADD	0	1	2
beq	11	00		0	0	0001	0011	EQUAL	0	0	0
jal	10		10	1	0	0010	0100		0	10	10
jr	11	00		0	0	0011		ADD	0	0	10

6. 流水线寄存器存储信息分析

F级：

name	位宽
Pc_F	[31:0]
Instruction_F	[31:0]

D级：

name	位宽
Pc_D	[31:0]
RD1_D	[31:0]
RD2_D	[31:0]
WR_D	[4:0]
ExtAns_D	[31:0]
MemToReg_D	[1:0]
RegWrite_D	1
AluSrc_D	[1:0]
MemWrite_D	1
AluOp_D	[7:0]
InstrType_D	[7:0]
TNew_D	[7:0]
Addr1_D	[4:0]
Addr2_D	[4:0]

E级：

name	位宽
Pc_E	[31:0]
AluAns_E	[31:0]
WR_E	[4:0]
RD2_E	[31:0]
MemToReg_E	[1:0]
RegWrite_E	1
MemWrite_E	1
InstrType_E	[7:0]
TNew_E	[7:0]
Addr2_E	[4:0]

M级：

name	位宽
Pc_M	[31:0]
AluAns_M	[31:0]
WR_M	[4:0]
DmAns_M	[31:0]
MemToReg_M	1
RegWrite_M	1
InstrType_M	[7:0]
TNew_M	[7:0]

W级：

name	位宽
Pc_W	[31:0]
AluAns_W	[31:0]
WR_W	[4:0]
DmAns_W	[31:0]
MemToReg_W	[1:0]
RegWrite_W	1
InstrType_W	[7:0]
TNew_W	[7:0]

7. 流水线转发数据

E级：

instruction	Data_E
add	0
sub	0
ori	0
lui	0
beq	0
jal	Pc_E + 8
jr	0
lw	0
sw	0

M级：

instruction	Data_M
add	AluAns_M
sub	AluAns_M
ori	AluAns_M
lui	AluAns_M
beq	0
jal	Pc_M + 8
jr	0
lw	0
sw	0

W级：

instruction	Data_W
add	AluAns_W
sub	AluAns_W
ori	AluAns_W
lui	AluAns_W
beq	0
jal	Pc_W + 8
jr	0
lw	DmAns_W
sw	0

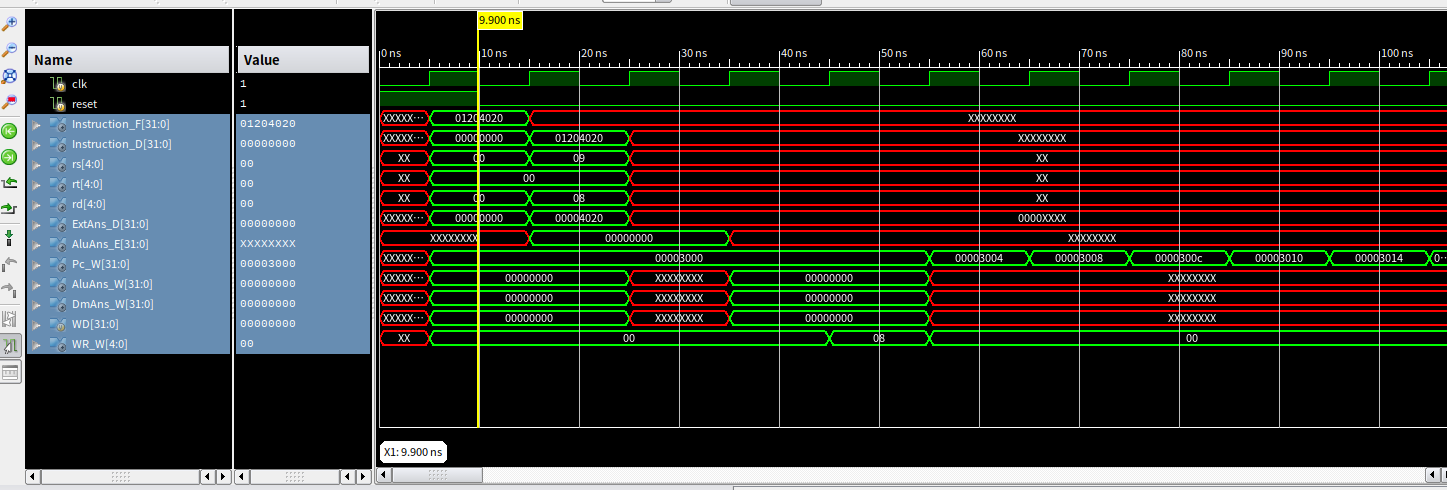

8. 测试方案

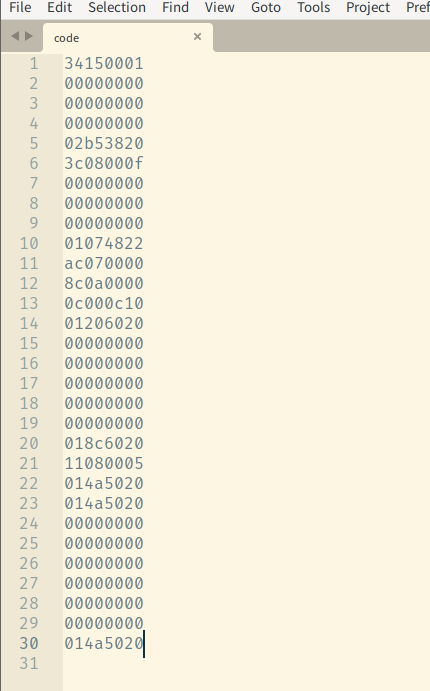

1. 数据通路测试：先不考虑转发和阻塞，单纯检验数据通路是否正确，为了避免冒险情况，相邻两个指令之间间隔三个nop指令。

2. 转发阻塞测试：测试连续访存的指令，跳转指令，与MARS行为对应。

9. 思考题

原因：我们跳转指令的判断在D级进行，但实际上是在D级的最后进行的。在此之前，我们需要完成指令译码、产生控制信号、阻塞判断、GRF读取、转发判断等操作，之后再依据跳转指令类型决定后续操作(beq：判断两个寄存器值是否相等；jal：立即数位扩展；jr：$rs寄存器的值)。这些前置步骤会消耗一定的时间，导致最后剩余给跳转判断的时间很紧张，容易产生数据冒险，使跳转判断不准确，因此并非总能提高效率。并且由于在D级就要使用数据，所以Tuse=0，这使得如果要使用的数据还未被算出，则要阻塞很长时间，导致指令效率下降。
例子：

lui $t0 1
sw $t0 0($0)
lw $t1 0($0)
beq $t1 $0 label
label:

因为jal本意是PC跳转到标签处，并把当前指令的下一条要执行的指令存入$ra，当没有延迟槽的时候，当前指令的下一条指令就是PC + 4。而有延迟槽时，jal指令并不会立即跳转，而是会先执行PC + 4这条指令再跳转，因此真正的下一条要执行的指令是PC + 8。这样可以多执行一条指令，又不耽误之后的指令执行，提高指令执行效率。
因为功能部件产生转发数据是需要时间的，如果我们使用功能部件产生的数据转发，那么之后我们还要用转发的数据再进行一些操作，这些操作挤占在一个时钟周期内反而会降低效率。如果我们使用流水寄存器的数据，我们可以在周期刚开始就获得转发数据，从而有充足的时间去进行后续操作。
因为W级的数据会写入GRF,同时D级数据也会读取GRF。如果被写入数据和被读取数据是同一个，那么被读取的数据应该是写入的结果而不是原来的结果。此时可以用GRF内部转发解决问题。实现方式为：判断该寄存器是不是$0，如果是则为0，如果不是，判断写入寄存器和读取寄存器是否是同一个，如果是，则读取写入结果，否则读取原来寄存器的值。
转发数据的需求者可能来自于D,E,M级，转发供给者可能来自于E,M,W级。转发数据通路有：D级接受E,M,W级的转发，E级接受M,W的转发，M级接受W级的转发。
可能扩展ALU的运算类型，控制信号的类型，寄存器传递的控制信号的种类，阻塞条件等。
我采用集中式译码器，在D级集中产生控制信号，并随着流水线传递控制信号。这种架构的好处是只需要一个译码器，只需要产生一次控制信号，进行一次状态判断。不足之处是流水线寄存器需要传递较多控制信号，操作量比较大，且修改需要一并修改后面的流水线寄存器。
测试方案分为数据通路测试和转发阻塞测试。数据通路测试不涉及转发阻塞，单纯用来检测每一条指令能否正常执行，为了避免产生冒险，在编写测试代码的时候，相邻指令之间要相隔3-4个nop指令。测试转发和阻塞数据时，主要针对冒险情况来编写代码，可以列举哪些指令相邻出现需要转发或者阻塞，然后抽样测试，与MARS行为进行对照。
