1. 思考题

首先利用如下简单C语言程序(hello.c)来研究x86工具链和mips工具链的区别

先利用x86工具链编译并反汇编目标文件代码，并观察

1 2	gcc -c hello.c -o hello.o objdump -DS hello.o > text.txt

最终text.txt内容如下：

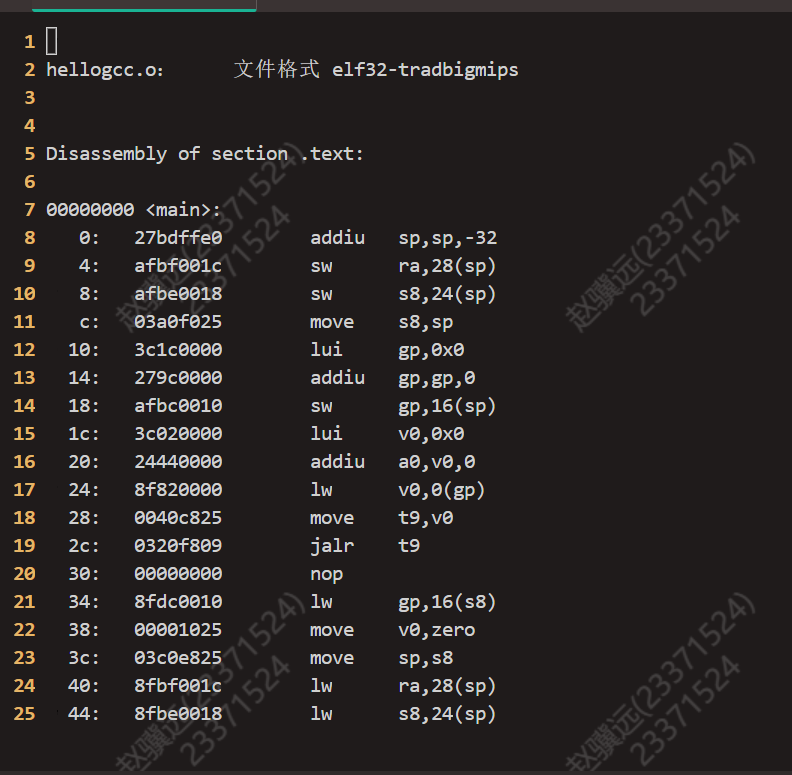

再利用mips工具链编译后反汇编：

1 2	mips-linux-gnu-gcc -c hello.c -o hello.o mips-linux-gnu-objdump -DS hello.o > text.txt

最终输出如下：

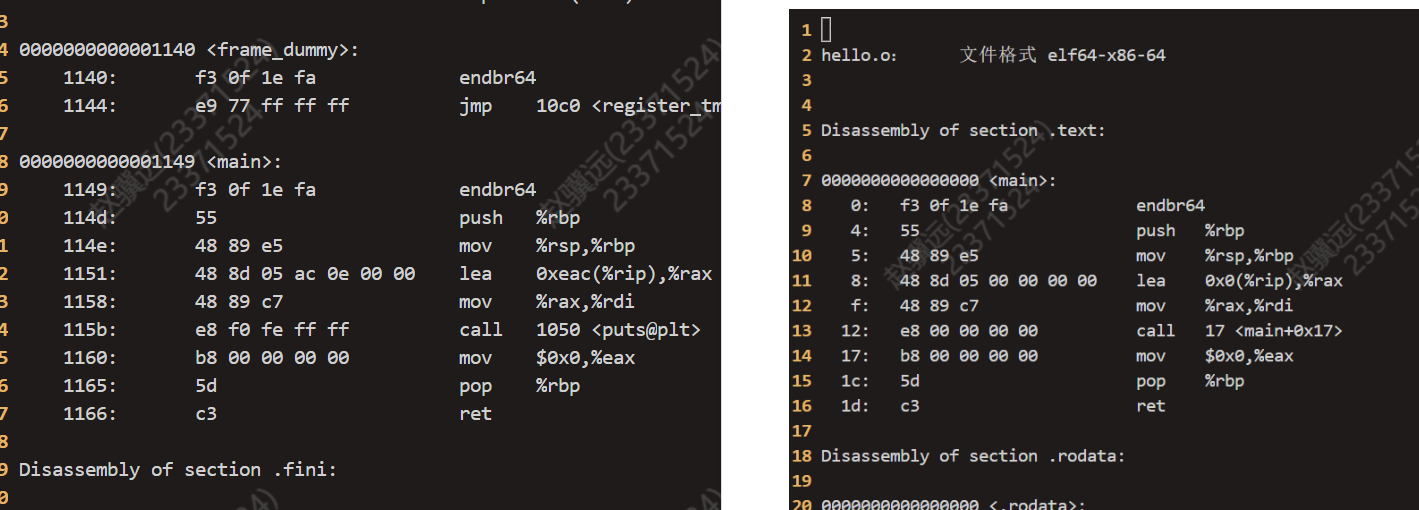

之后再让x86的gcc把hello.c编译成可执行文件，之后再反汇编，代码如下：

1 2	gcc hello.c -o hello objdump -DS hello > text.txt

结果如下：

可以看到call指令后面填充了 puts@plt，说明在链接的时候这块函数地址被填上了。

再用mips工具链重复以上步骤：

1 2	mips-linux-gnu-gcc hello.c -o hello mips-linux-gnu-objdump hello > text.txt

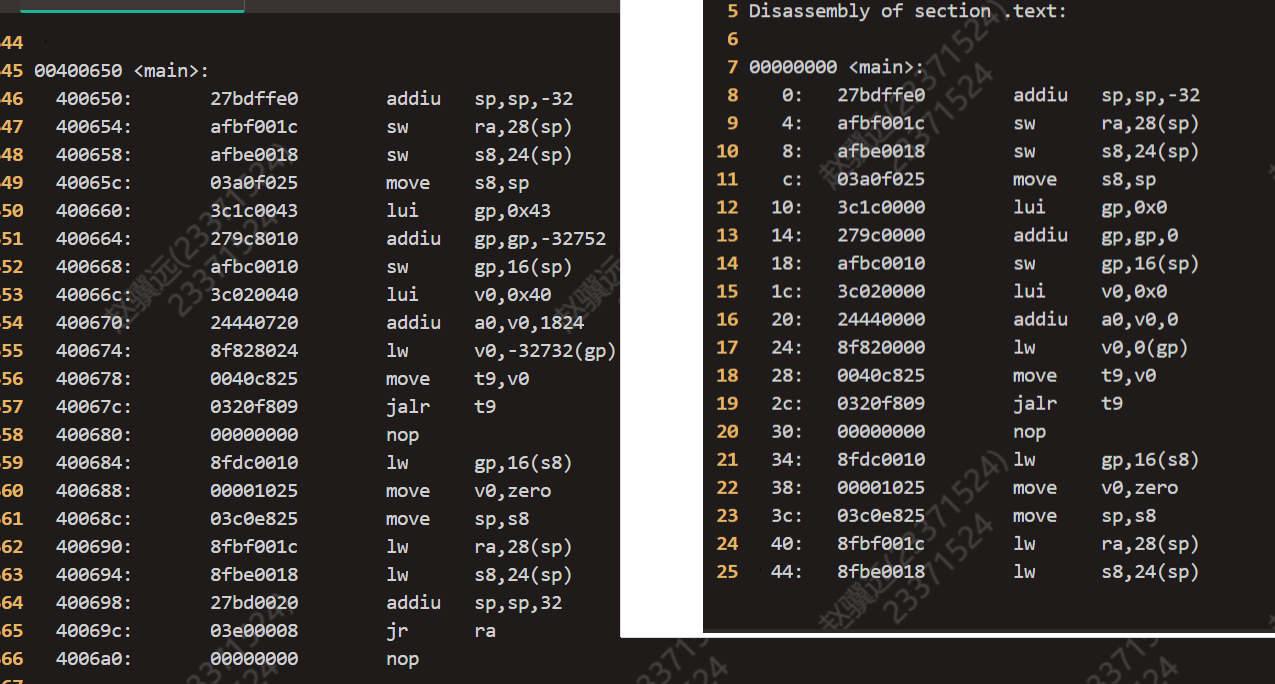

结果如下：

可以看到 lui 指令后的立即数不是0x0了，addiu 指令后的里结束也不是0了。此时 t9 寄存器的值不一样了，说明链接时函数地址被填上了。

objdump -DS 中，==-D 表示 –disassemble-all，即反汇编所有部分的内容；-S表示 –source，即显示与反汇编汇合的源代码==。

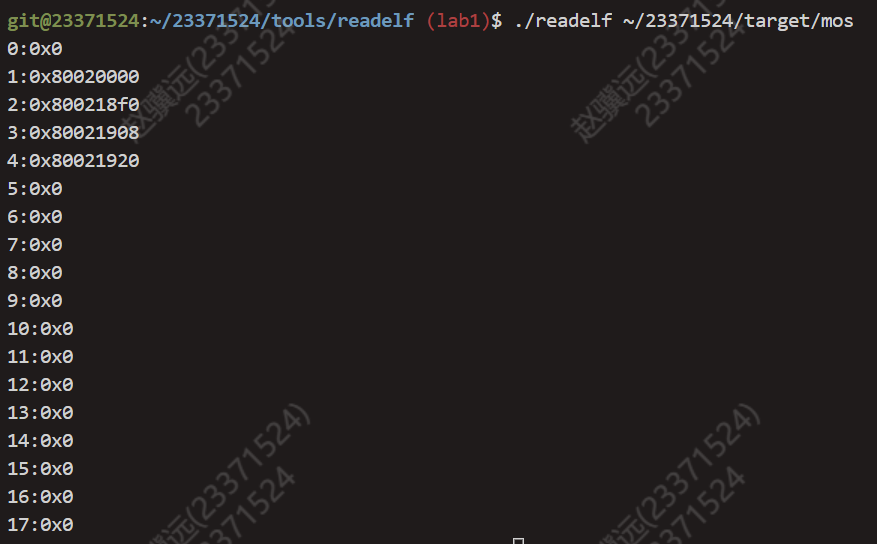

先用 make 生成MOS内核的ELF文件，之后利用 ./readelf target/mos 去解析，结果如下：

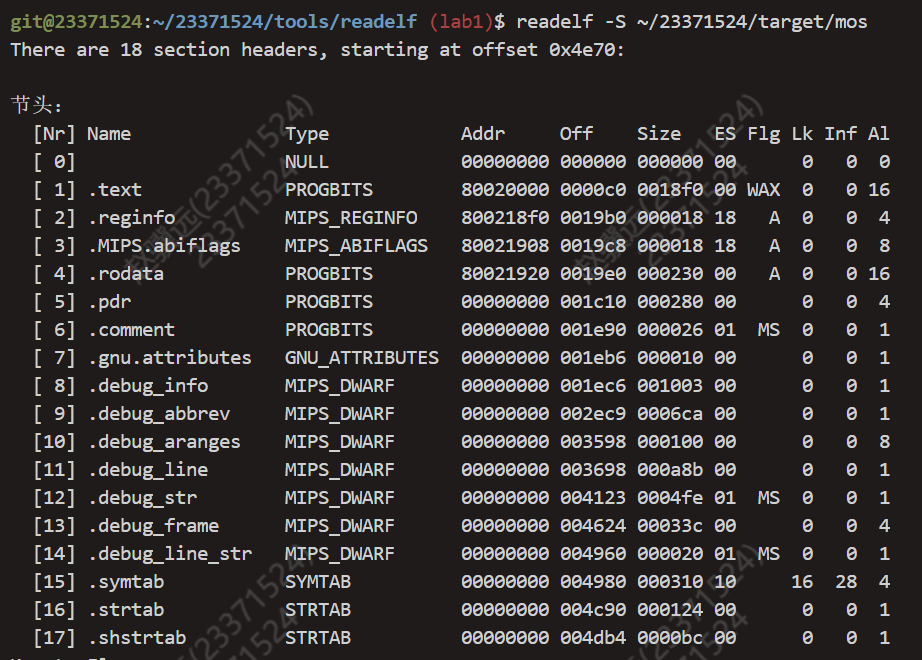

以下是用系统工具readelf -S 解析的mos内核：

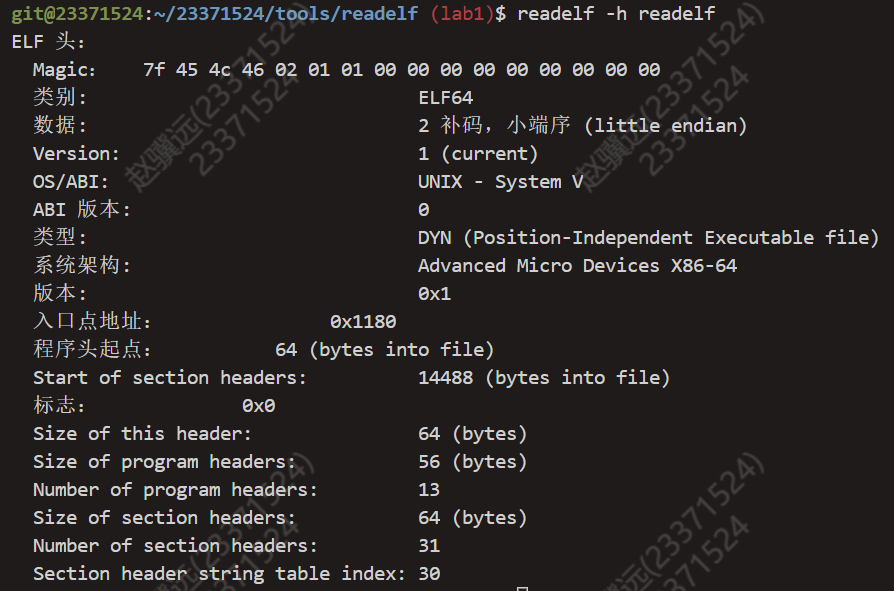

经过尝试发现 ./readelf readelf 命令没有任何反应，但是 ./readelf hello 命令可以正常输出。下面探究原因。通过输出 ./readelf -h readelf 来解析readelf文件的文件头信息，内容如下：

而解析hello可执行文件的内容如下：

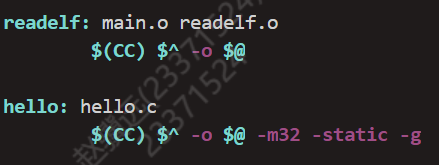

再结合makefile中的不同：

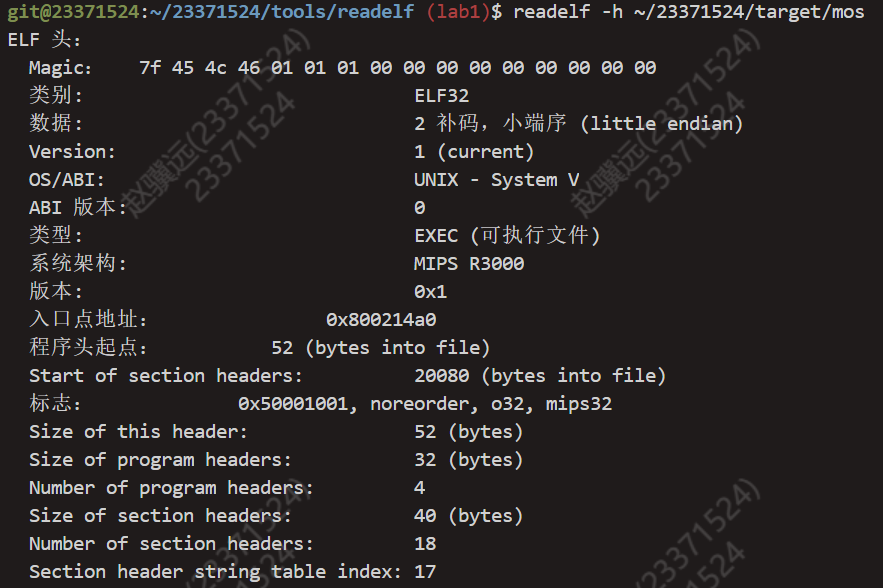

可以看到 make hello 中多了 -m32 -static -g 三个参数。因此初步判断是 -m32 使得hello文件是32位的，而readelf默认生成为64位的了。我们的readelf只能解析32位的elf文件，因此无法解析自己。为了证明我们的判断，我们用readelf -h mos去查看mos内核的文件头，内容如下：

可以看到mos内核也是32位的，因此我们的readelf可以解析mos内核。
经查询资料发现，系统工具readelf可以解析32位和64位的ELF文件格式。因此可以确定我们的readelf只能解析32位的程序，由于其本身是64位的，因此其自己无法解析自己，而系统工具readelf可以解析。

实验中使用QEMU仿真模拟器来模拟硬件，而QEMU支持直接加载ELF文件格式的内核，因此QEMU相当于已经执行了bootloader的stage1过程了，此时硬件已经被初始化了，可以直接使用。而在stage2阶段，QEMU会加载内核到内存，之后跳转到内核的入口，从而完成启动。==因此即使内核入口不是硬件的启动入口地址，也可以通过QEMU来跳转到内核的入口==。

2. 难点分析

首先是ELF文件格式的理解问题。ELF文件格式包含多种类型的文件，包括可重定位文件、可执行文件、共享对象文件等。ELF文件由几部分组成：首先是文件头，用来说明ELF文件的性质等信息，其中给出了段头表和节头表的偏移、大小等信息。其次是节头表，里面存储了文件的节的信息，地址等，用来在链接的时候把相同的节放在同一段中。还有段头表，也叫程序头表，它的作用是表明每一段的虚拟地址，方便在执行的时候把相应的段放入内存中。

其中可重定位文件和可执行文件的区别如下：

特性	可重定位文件（Relocatable Files）	可执行文件（Executable Files）
文件类型	`ET_REL`（1）	`ET_EXEC`（2）
主要用途	链接阶段，生成可执行文件或共享库	直接由操作系统加载并执行
节（Sections）	包含 `.text`、`.data`、`.bss` 等	通常不包含节，而是包含段（Segments）
段（Segments）	无程序头表	包含程序头表，描述如何加载到内存
重定位信息	包含重定位信息（如 `.rel.text`）	通常不包含重定位信息（除非动态链接）
符号表	包含完整的符号表（`.symtab`）	可能不包含完整的符号表
入口点地址	无入口点地址（`e_entry` 为 0）	包含入口点地址（`e_entry`）
2. 注意指针的加法。如果指针是void* 类型，例如 void * p = 0x0，则 p + 3 = 0x3，即p移动1* num个字节。==而如果指针是其他类型，例如 int * p =0x0，则 p + 3 = 0xb，即p移动sizeof(int)* num个字节==。因此我们想让指针只移动num个字节，需要保证指针是 void * 类型，或者指针指向的类型是一字节的。

在Linker Script 中书写段的内存定向时，要先确定放置的地址，此时需要用 . = address;来表示接下来的段放在哪里。注意 = 两边要有空格，以及行尾要有分号。之后可以接着写
.text : {* (.text)}
.data : {* (.data)}
等，用来表示把所有.text节组成的段放在相应地址上。
内核入口是在 Linker Script 中用ENTRY( _ start )定义的，即内核执行的第一行代码是_start函数。在_start函数中，我们设置了栈指针的位置，并跳转到了mips_init函数完成内核的C语言部分。
在printk函数的书写部分，我们需要注意每一个符号的判断，要记得初始化数据。最终的代码如下所示：

 19         for (;;) {
 20                 /* scan for the next '%' */
 21                 /* Exercise 1.4: Your code here. (1/8) */
 22                 while ((*fmt)!='\0' && (*fmt)!='%') {
 23                         out(data, fmt, 1);
 24                         fmt++;
 25                 }
 26                 /* flush the string found so far */
 27                 /* Exercise 1.4: Your code here. (2/8) */
 28                 if ((*fmt) == '\0') {
 29                         break;
 30                 }
 31                 /* check "are we hitting the end?" */
 32                 /* Exercise 1.4: Your code here. (3/8) */
 33                 fmt++;
 34                 /* we found a '%' */
 35                 /* Exercise 1.4: Your code here. (4/8) */
 36                 ladjust = 0;
 37                 padc = ' ';
 38                 if ((*fmt) == '-') {
 39                         ladjust = 1;
 40                         fmt++;
 41                 } else if ((*fmt) == '0') {
 42                         padc = '0';
 43                         fmt++;
 44                 }
 45                 /* check format flag */
 46                 /* Exercise 1.4: Your code here. (5/8) */
 47                 width = 0;
 48                 while ((*fmt) >= '0' && (*fmt) <= '9') {
 49                         width = width*10 + (*fmt) - '0';
 50                         fmt++;
 51                 }
 52                 /* get width */
 53                 /* Exercise 1.4: Your code here. (6/8) */
 54                 long_flag = 0;
 55                 while ((*fmt) == 'l') {
 56                         long_flag = 1;
 57                         fmt++;
 58                 }
 59                 /* check for long */
 60                 /* Exercise 1.4: Your code here. (7/8) */
 61
 62                 neg_flag = 0;
 63                 switch (*fmt) {
 64                 case 'b':
 65                         if (long_flag) {
 66                                 num = va_arg(ap, long int);
 67                         } else {
 68                                 num = va_arg(ap, int);
 69                         }
 70                         print_num(out, data, num, 2, 0, width, ladjust, padc, 0);
 71                         break;
 72
 73                 case 'd':
 74                 case 'D':
 75                         if (long_flag) {
 76                                 num = va_arg(ap, long int);
 77                         } else {
 78                                 num = va_arg(ap, int);
 79                         }
 80
 81                         /*
 82                          * Refer to other parts (case 'b', case 'o', etc.) and func 'print_num' to
 83                          * complete this part. Think the differences between case 'd' and the
 84                          * others. (hint: 'neg_flag').
 85                          */
 86                         /* Exercise 1.4: Your code here. (8/8) */
 87                         if (num < 0) {
 88                                 neg_flag = 1;
 89                                 num = -num;
 90                         }
 91                         print_num(out, data, num, 10, neg_flag, width, ladjust, padc, 0);
 92                         break;
 93
 94                 case 'o':
 95                 case 'O':
 96                         if (long_flag) {
 97                                 num = va_arg(ap, long int);
 98                         } else {
 99                                 num = va_arg(ap, int);
100                         }
101                         print_num(out, data, num, 8, 0, width, ladjust, padc, 0);
102                         break;

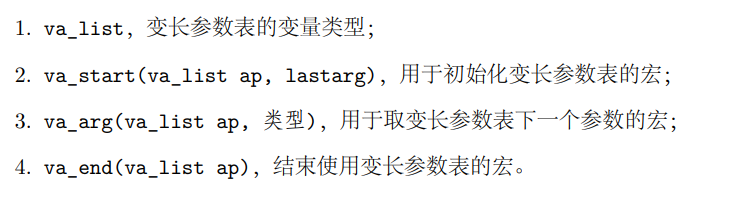

同时注意变长参数的使用方法，如下图所示：

需要先用 va_list ap;声明一个变量。再用 va_start(ap, lastarg);进行初始化。
每次获取参数可以用 va_arg(ap, int);获取。其中int为该变量的类型。
最后结束的时候要用 va_end(ap);来结束变量。

3. 实验体会

本次实验需要认真体会，反复观看，才能很好的掌握整体逻辑。我在前几次看指导书的时候，都有种不知所云的感觉，感觉读了但不知道在说什么；对于做题也只是简单的完成本题的任务，但不清楚这个题目在整体启动过程中是哪一步骤，发挥了什么作用。这使得我对于整体开机的顺序还是模糊的。

在初次完成任务后，我又在写实验报告的时候认真重温了一遍指导书，这才稍有眉目，多了解了一些内容，并明确了每一部分是在干什么。

我自己理解了一点lab1的内容，不知道对不对，想请大家斧正一下。真正的计算机启动主要分为：硬件启动和内核启动。其中硬件启动在Linux系统上是，当按下电源后，计算机先运行BIOS的代码，这部分代码是存储在断电不丢失的ROM上的，因为这是最最最开始运行的代码，不会被其他方式加载，只能存储在硬件上。之后BIOS进行硬件自检后加载MBR，并运行MBR中的bootloader部分，Linux系统中主要是GRUB或LILO。bootloader分为两部分：stage1先简单初始化硬件，之后初始化RAM，加载stage2代码到RAM中，跳转到stage2入口；stage2再初始化相关硬件，加载内核到内存中（这部分是lab1实验完成的部分），配置内核参数，然后跳转到内核的入口，即把CPU控制权给内核，之后便运行内核代码完成进一步初始化。我们的lab1实验主要是聚焦于加载内核到内存中这一阶段？我们用的是QEMU模拟器，支持直接加载ELF格式的内核，我理解的意思就是QEMU自动完成了加载内核到内存这一步之前的所有操作？我们在实验中通过make来编译链接出mos内核，也就是说内核在make之前是不存在的，那真实启动中，是bootloader来完成make这一任务来创生出内核么？还是通过给定路径去解压下载（这样的话内核一开始是存在的）？这部分完成后只是有了内核，但是还没放到内存中，内核本质是ELF文件格式，它不能自己把自己放到内存中，只是通过段头表给出了每段的虚拟地址而已，那是不是OS根据其段头表的地址把内核的段放到内存中的？ELF中有内核的入口地址en_entry，是不是OS在配置好内核参数后，跳转到entry运行，从而完成跳转到内核入口这一过程？

如果以上内容大致方向理解正确，那我们lab1实验其实没有干任何OS要干的事（应该）只是在完成内核信息而已。我们写的readelf.c跟内核本身没关系，只是为了帮助我们理解ELF文件格式而已；我们写的 LinkerScript 的链接地址，在make后会决定mos内核的段头表的地址，等待后续被OS参考并放入内存；我们补充的_start.S的代码，是内核的入口函数的代码，也是CPU控制权交给内核后运行的代码，之后的 mips_init 会进一步初始化内核。这么多工作其实都只是在完善mos内核而已，我们也没有真正把内核放入内存中，只是给出了地址。所以OS的工作我们还没做？
